Definición
Un levantamiento
topográfico es una serie de
acciones sobre un lugar específico, con el fin de
recopilar información del mismo. Con la cual se procederá a elaborar una
representación
gráfica, que se conoce como plano topográfico.
Un levantamiento topográfico en lo más básico y fundamental al momento de realizar un proyecto o
ejecutar una obra en el rubro de la construcción en general.
Mediante este proceso, recopilamos toda la información de un lugar determinado en forma de
coordenadas,
detalles del suelo, ubicación, área, perímetro, etc.; entre otros datos que nos serán de
utilidad.
Con

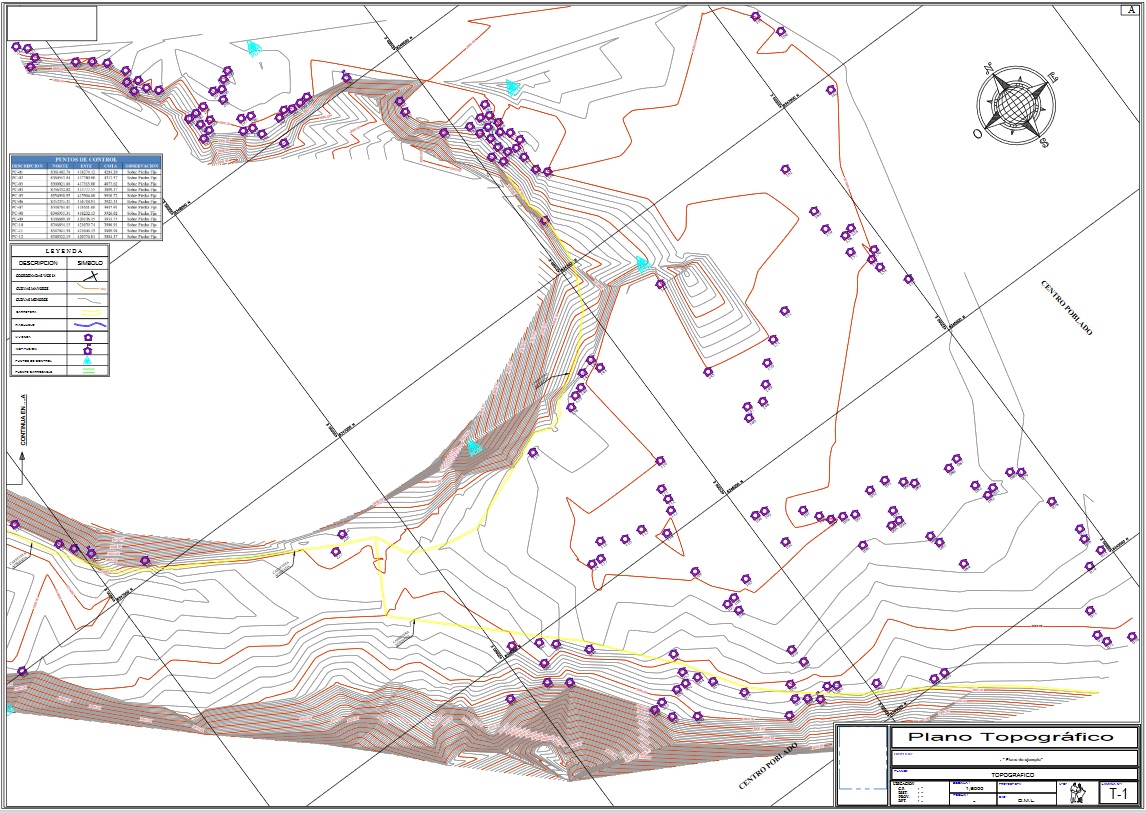

esta información, realizaremos un documento, que se denomina plano topográfico, que contendrá
todos
estos datos, representados de manera simbólica.
Aprenderemos paso a paso como se realiza este proceso.
¿Qué información necesitamos recopilar?

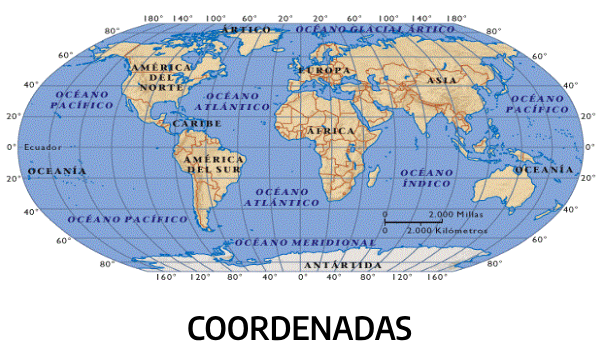

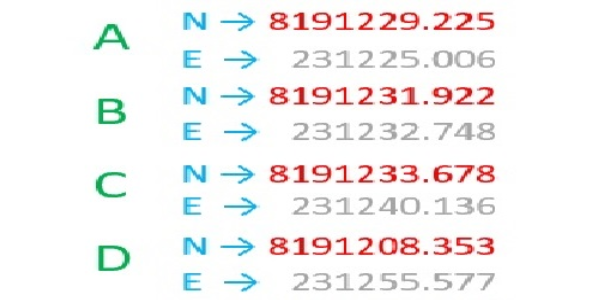

Una coordenada es un conjunto de valores que permiten determinar la posición de
un
punto en
un
espacio determinado.
Como en un plano o en el espacio tridimensional.
Una cota o altura es una medida que indica la elevación de un punto
específico
sobre un nivel de referencia, generalmente el nivel del mar.
Se utiliza en topografía y cartografía para representar la altitud de
terrenos o construcciones.

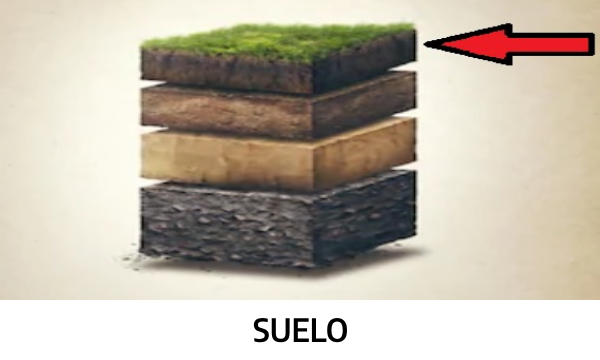

Detalles de la topografía del lugar, como las pendientes, elevaciones y depresiones. También debemos tomar en cuenta la presencia de árboles, rocas, ríos, caminos, cercos, entre otros muchos elementos. Canales, carreteras, postes, puentes, casas, etc.; a la vez también tomaremos en cuenta las construcciones fuera del área de trabajo, pero que sean cercanas, eso para tener una mejor referencia.
Son importantes también la
ubicación o dirección, los colindantes, las vías de acceso y todo lo que
podamos
usar como referencia.
Mientras más información almacenemos será mejor, no olvidar cosas en apariencia
triviales, como la fecha, la hora, los nombres del personal que realiza el
trabajo
(Topógrafo, asistentes y ayudantes).
A la hora de realizar el trabajo, podemos tomar fotografías y realizar
filmaciones.
Toda esta información sera de gran utilidad más adelante al realizar el trabajo
de gabinete. Es
decir, al momento de realizar el dibujo del plano correspondiente.

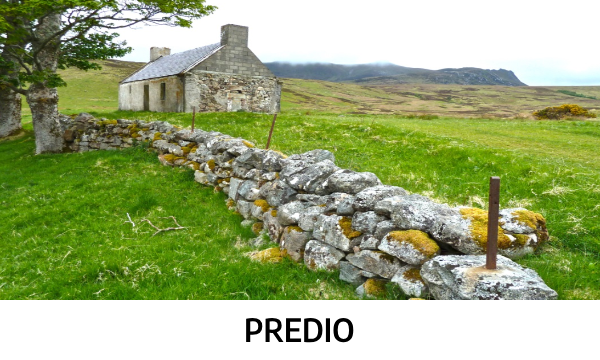

Zona de trabajo
Identificación de elementos importantes (Teoría)
Primero conozcamos a fondo la terminología, para poder entender todos los pasos sin complicarnos demasiado.

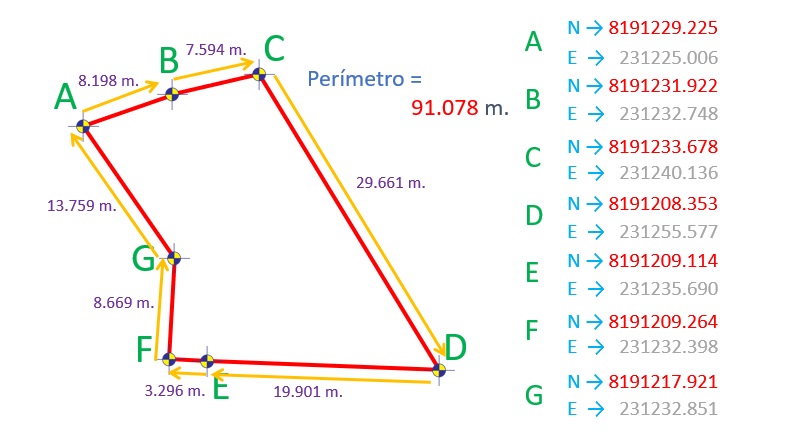

Área y perímetro (teoría)

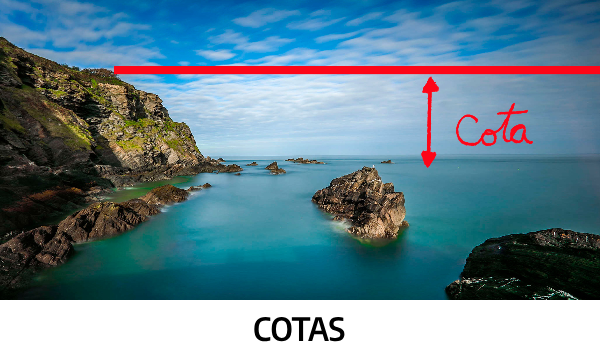

La cota o altura se refiere a la medida vertical de un
punto en relación con un plano de
referencia, como el nivel del mar.
Es la sumatoria total de las medidas horizontales del conjunto de
líneas
que definen el contorno de un área.
Su unidad de medida es el metro (m.).
Elegir equipo topográfico
Se puede realizar un levantamiento topográfico con diferentes equipos y
herramientas,
eso
dependerá de muchos factores, como el tamaño del área de trabajo, el tipo de
plano
que
realizaremos, el nivel de precisión según el proyecto a realizarse, la
disponibilidad de los
equipos requeridos, el precio acordado para la realización del levantamiento, entre
muchas
otras variables.
Lo importante en este tipo de trabajo es obtener el área, el perímetro, la dirección,
los
colindantes y las vías de acceso (calles, avenidas y pasajes). La medición
incluso
podría
realizarse con una cinta métrica, tomando el largo y ancho de la propiedad directamente,
aclarando que esto se aplicara solo si la propiedad tiene ángulos rectos.
Equipos requeridos
La Estación Total, tiene este nombre debido a que agrupa en un solo
equipo (o
Estación), las funciones de diversos instrumentos.
Realiza todas las lecturas de ángulos horizontales y verticales como un
teodolito
electrónico; tiene integrado un distanciómetro digital; posee una
memoria
interna
para almacenar los datos tomados, para así no tener que anotar todos los puntos
en
una libreta de campo.
GPS son las siglas de Global Positioning System.
Es un sistema creado por el departamento de defensa de Estados Unidos, funciona mediante una red de 24 satelites, que permite determinar una ubicación en cualquier parte de la tierra; siendo que siempre detectaremos la señal de por lo menos 4 de estos, para calcular nuestra ubicación. Este punto se establece en tres dimensiones, LATITUD, LONGITUD y ALTURA. Pudiendo transformarse y adaptarse a cualquier sistema de coordenadas (cartesianas, polares, geográficas) y Datums (WGS84, PSAD56, SIRGAS, etc.).

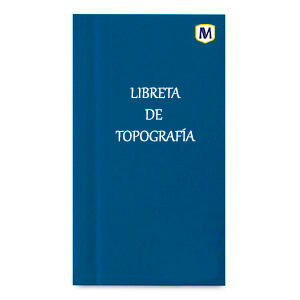

Libreta de campo
Una libreta de campo es necesaria al momento de realizar un levantamiento
topográfico, sirve
para realizar anotaciones en el trabajo de campo, que son elementales para
realizar
el
posterior trabajo de gabinete.
Si bien es cierto que los equipos actuales poseen una memoria interna, lo que
hace
que ya no
sea necesario anotar todos los puntos que levantamos; como se hacía hace algún tiempo;
aún
hay muchos datos que debemos anotar, como los detalles del lugar, las
direcciones o algún
detalle que no saldrá en las coordenadas.
Siendo un elemento esencial e irreemplazable.
Herramientas y materiales
- GPS navegador, para ubicar y/o demarcar puntos de estación, también servirá para ubicar zonas, marcar rutas y calcular áreas y perímetros preliminares.
- Libreta de campo, para anotar todos los pormenores del levantamiento.
- Portaminas, borrador y minas de repuesto, para anotar y borrar.
- Lapicero, siempre es necesario.
- Corrector, muchas veces lo usaremos para marcar puntos sobre superficies lisas.
- Plumón indeleble, puede usarse para marcar indicaciones en algunos lugares.
- Flexómetro, para medir la altura del instrumento.
- Escalímetro de navaja, por si nos brindan un plano y necesitamos extraer una distancia, también sirve si estamos realizando un replanteo.
- Cinta métrica, para medir distancias cortas.
- Pintura y pincel, para marcar puntos.
- Pintura en Aerosol, para marcar indicaciones que nos ayuden a encontrar los puntos marcados.
- Estacas y combo, para demarcar puntos, límites y vértices.
- Hilo de pescador, también conocido como hilo de nylon, nos sirve para alinear y demarcar zonas.
- Bolsa de yeso, opcional por si necesitamos realizar una marca sobre el suelo.
- Radio-comunicadores, si el área a levantar es muy extensa.
- Binoculares, opcionales para apreciar detalles del área de trabajo.
- Bloqueador solar.
- Repelente para mosquitos, que son muy irritantes.
- Chaleco con cintas reflectivas, para que seas fácil de ubicar mientras te desplazas por el área de trabajo y para llevar tus herramientas y material de trabajo.
- Zapatos cómodos para largas caminatas.
- Uniforme de trabajo o ropa resistente con colores llamativos; debe cubrir todo el cuerpo, evitar pantalones cortos, así como camisas o polos con mangas cortas; la ropa de estilo militar, si bien es resistente, hace que te confundas con el entorno y el objetivo es ser visible en todo momento.
- Casco con cortaviento o sombrero ancho para protegerse del inclemente sol.
- Lentes de protección UV, para proteger nuestros ojos; existen algunos que no opacan la visión.
- Chaleco impermeable, para épocas de lluvia o zonas donde suele llover de manera imprevista.
- Guantes de seguridad, útiles para proteger las manos del sol y de daños; para topografía se prefieren los que permitan mayor libertad de movimiento.
- Mochila, si el trabajo se prolonga todo el día, donde deberás transportar agua para rehidratarte (mínimo un litro) y alimentos no perecibles para la jornada.
- Equipo básico de primeros auxilios, como algodón, alcohol medicinal, pinzas, etc.
- Cinta aislante, para sujetar o reparar imprevistos momentáneamente.
- Tijera de podar, para quitar ramas que impidan la visión, sin dañar los árboles o arbustos; solo recortar lo necesario.
- Pala pequeña, para limpiar la zona donde estacionaremos el equipo o donde colocaremos puntos de apoyo y cambios de estación.
- Escoba pequeña, para limpiar posibles lugares donde escribir puntos y descripciones.
- Cuerda delgada de por lo menos 5 metros; no sabemos cuándo necesitaremos una.
- Desarmador y/o llave, para ajustar los pernos de los trípodes y algunos equipos.
- Alicate, herramienta muy versátil que siempre deberíamos tener a la mano.
- Cúter y tijera grande, para realizar algunos cortes; no es muy recomendable llevar cuchillo o navaja, ya que pueden generar inconvenientes al transportarlos.
- Encendedor, útil para quemar cabos de cuerdas o encender fogatas cuando sea necesario.
- Corta uñas, abrelatas, cuchara y tenedores, solo por si acaso.
Esto es una referencia, cada uno deberá elegir, según su propio criterio lo que necesite, siempre cuidando nuestra integridad y tratando de anticipar las situaciones que se puedan presentar.
Programas (Software)
Hojas de cálculo
Primero necesitamos tener instalado un programa de hoja de cálculo, el más
conocido
es Excel, con este programa guardaremos los puntos en el formato *csv (Delimitado
por comas).
En este programa, ordenaremos los puntos según los parámetros
preestablecidos, en este orden, primero el número de punto, seguido del
Norte, luego
el Este, en seguida la Cota y por último la columna de
Descripciones.
AutoCAD
En este programa dibujaremos los planos que necesitemos. Es básico
aprender a
utilizar este tipo herramientas digitales.
Pero debemos tomar en cuenta que este programa está más dirigido a la
arquitectura,
pero podemos agregarle un complemento, que lo convertirá en una herramienta muy
potente para Topografía.
CivilCAD
CivilCad es un complemento de AutoCADA para poder realizar los
planos topográficos.
Con el que obtendremos una serie de opciones básicas y avanzadas, que nos
ayudaran
al momento de dibujar los planos, ya sean topográficos o perimétricos.
Lo podemos descargar de su pagina web oficial, siendo de pago.
Lisp
Es un lenguaje de programación creado para trabajar dentro de AutoCAD, con el cual se puede crear una secuencia de comandos para ejecutar rutinas, que automatizan algunos procesos, al momento de dibujar planos topográficos. Estas funciones especificas para uso con AutoCAD se conocen como AutoLISP.
Trabajo de campo
Tenemos los conocimientos teóricos básicos necesarios para realizar un
levantamiento topográfico.
Ahora nos toca realizar una práctica, para lo cual nos plantearemos un trabajo a
realizarse.
Por ejemplo, nosotros estamos planteando un levantamiento topográfico,
para
realizar

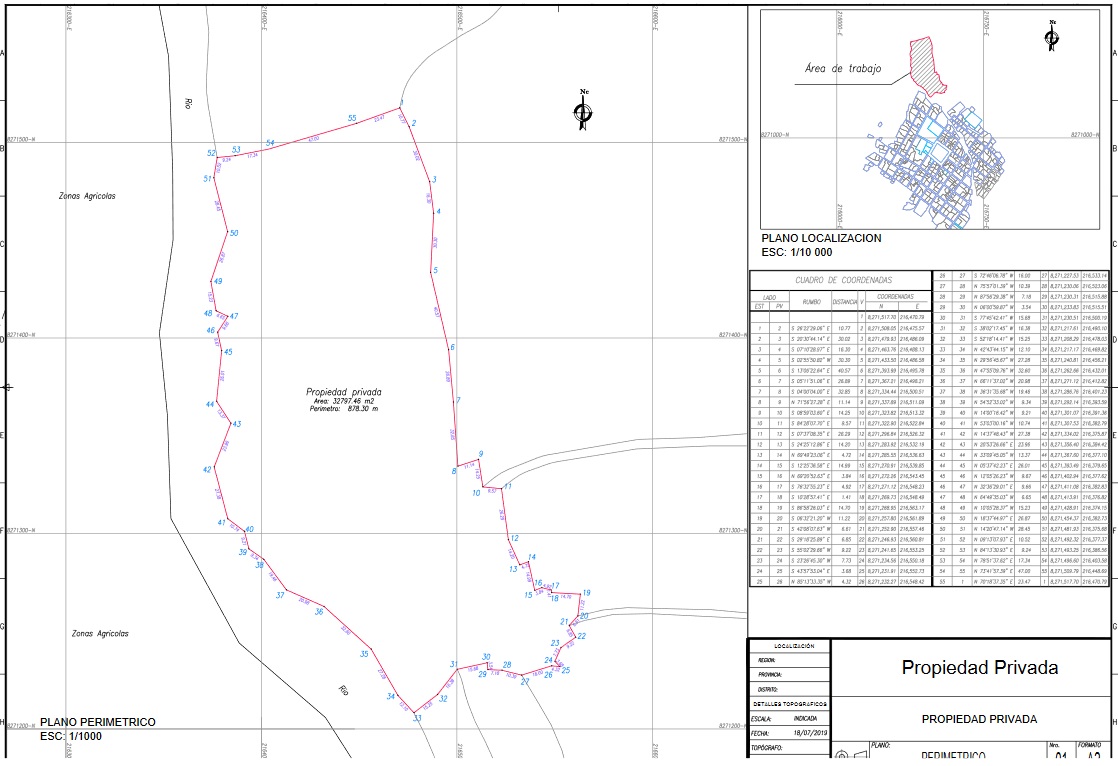

un plano topográfico y perimétrico de una propiedad privada,
destinada
para una
vivienda familiar, elaborando, además, su respectiva memoria descriptiva.
Estos documentos pueden ser utilizados para diversos trámites, como:
Delimitar
linderos,

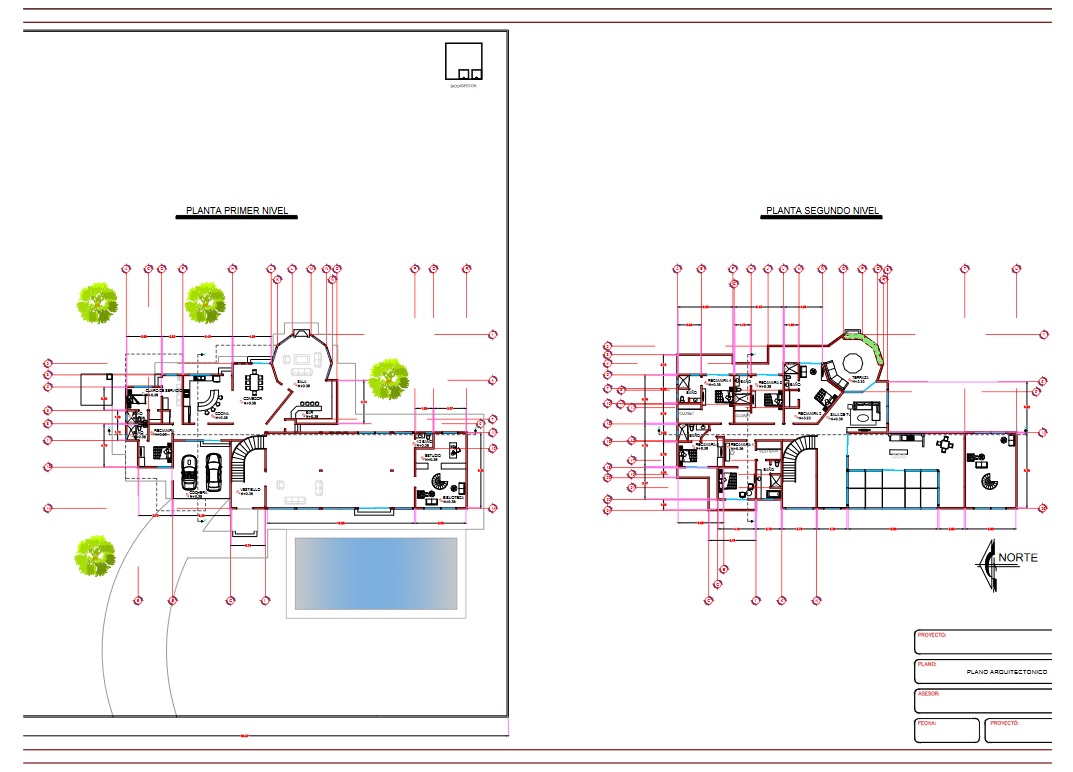

elaborar proyectos arquitectónicos, obtener licencia de construcción,
registro
de
propiedad para titulación, compra y venta de la propiedad, entre otros.
Cada trabajo y cada zona requiere que elijamos equipos y personal
específicos. Para
el ejemplo que planteamos, al tratarse de una propiedad destinada a una
vivienda, no
representara un área muy grande, se estima que no es mayor a 250
m2 por lo que
necesitaremos.

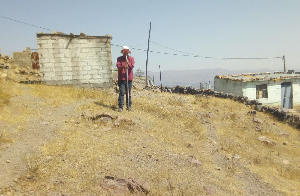

De personal: Un topógrafo y un asistente.
De equipos, herramientas y materiales:
Una estación total, un prisma, un GPS navegador,
libreta de campo, portaminas, flexómetro de 3 o de 5
metros,
cinta métrica de 20 metros (opcional).
Pintura y pincel para demarcar los puntos de apoyo en la zona de
trabajo.
Para nuestra protección personal, llevaremos, bloqueador y un sombrero. Es porque sabemos que la zona de trabajo es de clima seco y por la epoca del año, el cielo estara despejado, asi que estaremos a la merced de los rayos del sol.
¿Qué tenemos que establecer ya estando en el lugar?
Encontraremos el área específica a levantar, esto será indicado por el dueño de la propiedad. En esta ocasión, se trata de un lote, que tiene un pequeño cuarto construido, el objetivo es realizar un levantamiento topográfico para poder elaborar un plano perimétrico, un plano topográfico y su respectiva memoria descriptiva.
¿Qué criterios tomamos para definir el punto de apoyo?
Primero, para encontrar el punto donde ubicaremos la estación total, tenemos que buscar un lugar desde donde se vea la mayor parte de la propiedad. Para no tener que estar realizando muchos cambios de estación. Si es posible realizar el levantamiento desde un solo punto seria lo mejor. Así no se produciría variaciones en las lecturas, que podrían producirse al mover el equipo y no realizar un adecuado cambio de estación, que quiere decir mover el equipo hacia otro punto; lo cual debemos hacer esta acción, solo si es estrictamente necesario.
Antes de comenzar a trabajar, debemos dar un reconociendo al lugar, para poder definir los equipos y herramientas que necesitaremos, así como poder estimar el tiempo que nos tomara el trabajo requerido.
Establecer punto de inicio y puntos de referencia
Primero establecemos el punto de estación, es decir donde colocaremos el
equipo.
Tiene que estar bien demarcado. Le pondré el nombre de punto A, como ya
establecimos
cada uno pondrá las denominaciones según sus requerimientos.
A una distancia superior a 100 metros, eso es lo recomendado, colocaremos
el
punto
de apoyo o de referencia, que utilizaremos para georreferenciar el
equipo.
Esto
quiere decir que la estación total reconocerá las coordenadas sobre la que
esta
estacionada. Y la posición que tiene con respecto al punto norte.
Red de puntos de IGN
Utilizar una red de puntos georreferenciados ya establecidos por el Instituto Geográfico Nacional.

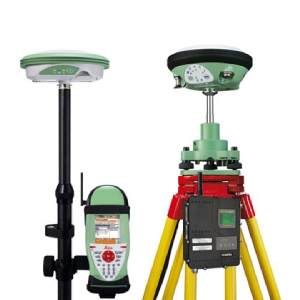

Empleando un GPS Diferencial
Podemos obtener las coordenadas con algún equipo de precisión, como un GPS diferencial. Que tiene un error de milímetros al obtener coordenadas y así establecer los valores con un mínimo margen de error.

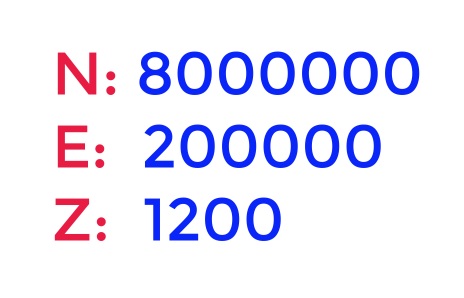

Punto con coordenada arbitraria
Establecer coordenadas arbitrarias, es decir asignar números al
azar,
sin ningún
tipo de referencia e ingresarlos en la estación total.
Esto es sobre todo para
obtener el área y perímetro de una propiedad y no necesitamos realizar
ningún
documento o plano.

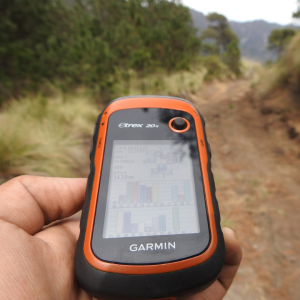

Empleando un GPS Navegador
Utilizar un GPS Navegador para dar las coordenadas de los puntos de inicio. Este método puede dar un error de varios metros, al no tener mucha precisión.
Estos son los puntos de inicio, que obtuvimos con este equipo:

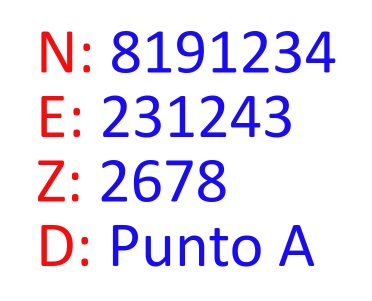

Punto A
Este será el punto de Inicio, donde armaremos la estación total, para iniciar el levantamiento topográfico.

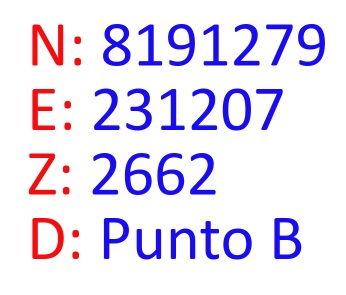

Punto B
A este punto se le suele llamar Punto de Vista Hacia Atrás o Vista Atrás. En resumen, sirve para orientar la estación total, cuando el equipo amarra o enlaza las coordenadas de los dos puntos tomados.

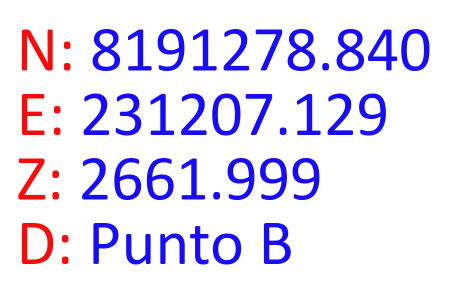

Punto B - Corregido
Este punto fue corregido por la estación total, dándole un valor más cercano a la realidad. Eso se refleja en los valores obtenidos, que se dan con decimales en sus resultados.
Obtenidas las coordenadas con cualquiera de estos métodos. Estacionaremos el equipo en
el
punto
A, y lo georreferenciaremos con el punto B.
Las coordenadas establecidas deberán tener: El valor Norte, el Este, la
cota o
altura en metros
sobre el nivel del mar y la descripción, del punto, para que sea diferenciado de
los
demás.

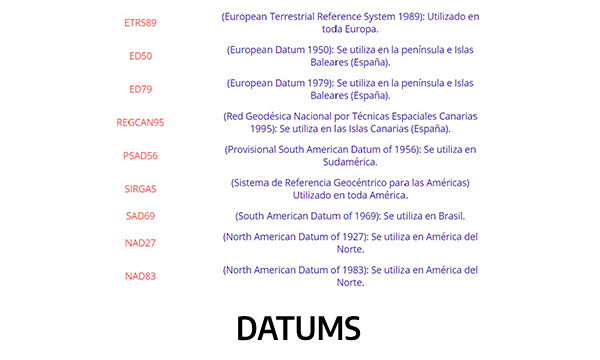

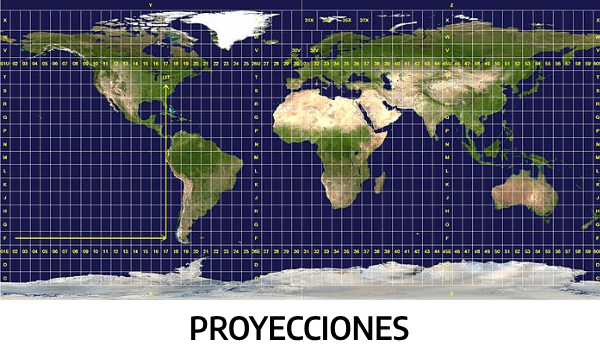

Además, labanda, la zona y muy importante, el DATUM en el que
estamos
trabajando.
Estacionar (armar) el equipo topográfico
Usaremos este método para ubicar la Estación Total, sobre el punto de inicio.
Obtendremos las coordenadas y la cota utilizando un GPS Navegador, que
tiene una función que promedia las lecturas tomadas en cada punto.
Lo que disminuye el error que normalmente tiene este sistema.
Cada equipo, según su marca y modelo, tiene una forma diferente de ingresar estos datos, para que sean reconocidos por la Estación Total.
Después de estos pasos, la estación total quedara orientada y
georreferenciada.
Lista para iniciar el levantamiento topográfico.
Lectura de puntos
Para tomar las lecturas de los puntos de este levantamiento topográfico. Al
tratarse
de un
área relativamente pequeña. Primero tomaremos los vértices de la
propiedad, es
decir, donde
están demarcados los límites, que en esta ocasión están bien definidos por
estacas.
Así que preparamos todo, cargamos las baterías. Establecemos el día, la hora y
emprendemos este viaje de aprendizaje.
DESCARGA DE ARCHIVOS Y ANOTACIÓN DE DETALLES ADICIONALES
Descarga de datos de Estación Totaĺ
Descarga desde una LEICA
El orden para poder trabajar de manera adecuada con este archivo es:
Punto, para la primera columna, NORTE, ESTE, COTA y
al final la DESCRIPCIÓN.
PUNTOS LEVANTADOS EN ESTA PRÁCTICA
DESCARGAR ARCHIVOFormato: *csv (Delimitado comas)
Tipos de planos
Un plano es una representación gráfica y simbólica, en dos dimensiones,
que
detalla un lugar, un
proyecto, un objeto, entre muchos otros elementos.
Además, se caracteriza por poseer una escala bien definida.
Es la representación de un terreno o propiedad, donde se detallan los desniveles; representados por lo que conocemos como curvas de nivel, que son líneas que representan las diferentes cotas o alturas del área que levantamos.
Plano Topográfico (ejemplo)
DESCARGAR ARCHIVOFormato: PDF
Como su nombre lo define, el dato más relevante es el perímetro y el
área del terreno o propiedad.
Todo su contorno se demarca con puntos georreferenciados, sus
valores pueden apreciarse en el cuadro de coordenadas y son demarcados
físicamente en el suelo del área de trabajo.
Plano Perimétrico (ejemplo)<< /p> DESCARGAR ARCHIVO
Formato: PDF
Es la representación de un proyecto arquitectónico, que posee las
medidas, estructuras, materiales, distribución de áreas, entre muchos otros detalles;
incluso la distribución del mobiliario y decoración; si es un plano muy detallado.
Es fundamental su creación antes de dar inicio a cualquier obra.
Plano Arquitectónico (ejemplo)
DESCARGAR ARCHIVOFormato: PDF
Plano de cimentación: que define los lugares donde se construirán, como su
nombre
lo
dice, los cimientos que soportaran todas las estructuras de la obra a realizar.
Detalla
la ubicación de las columnas y las zapatas, entre otros factores fundamentales.
Plano de corte de secciones: Donde se muestran los detalles del plano desde
un
punto de
vista horizontal o vertical, atravesando zonas que serían difíciles de apreciar, si
las
observamos en un plano arquitectónico o de fachada.
Plano de fachada: Es la apreciación del resultado final de una obra, ya sea
una
vivienda, un edificio, una fábrica, entre otras construcciones.
Plano de instalaciones eléctricas: Especifica todo el cableado, las luces,
toma-corrientes, interruptores, pozo a tierra y demás elementos necesarios para
realizar
las conexiones eléctricas en una obra.
Plano de instalaciones hidráulicas: Define la distribución de toda la red que
abastece
de agua a toda la construcción, según las zonas en las que se requiera. Se establece
el
tipo y diámetro de tubería a usarse, así como todos los accesorios necesarios, tanto
para la red de agua fría, como para el agua caliente, según las áreas en las que se
necesiten.
Plano de instalaciones sanitarias: Es el plano donde se especifica la
ubicación
de las
tuberías para desagüe y canalización de aguas residuales y de desecho. Producto de
la
vida cotidiana. Incluye los materiales y accesorios que se necesitan.
