AUTOCAD

Barra de acceso rápido

Sirve para acceder más fácilmente a aquellas funciones que son más utilizadas. Como abrir o guardar archivos. Así como las funciones deshacer y rehacer. Esta barra también se puede personalizar.

Barra de título

Es donde encontraremos el nombre del archivo en el que estamos trabajando. Así como la versión de AutoCAD que tenemos instalada.

Cinta de opciones

En esta sección encontraremos todas las herramientas y funciones que nos ofrece AutoCAD. También puede personalizarse según nuestro requerimiento.

Pestañas de trabajo

Son los archivos de trabajo que tenemos ejecutados. Aquí encontraremos la pestaña de Inicio y los archivos que hemos creado o abierto.

Área de dibujo

Es el espacio donde realizaremos el trabajo, donde se realiza el dibujo de los planos o proyectos.

Rejilla

Son las líneas de guía en el espacio de trabajo.

Sistema de coordenadas

Sirve para marcar la orientación en la que estamos trabando, pudiendo variar su dirección.

Cubo de vistas

Sirve para mirar desde diferentes perspectivas el trabajo que estamos realizando. Normalmente trabajaremos en la vista de planta.

Barra de visualización

También sirve para ver y mover el dibujo hacia diferentes posiciones o rotarlo si es necesario, entre más funciones.

Línea de comandos

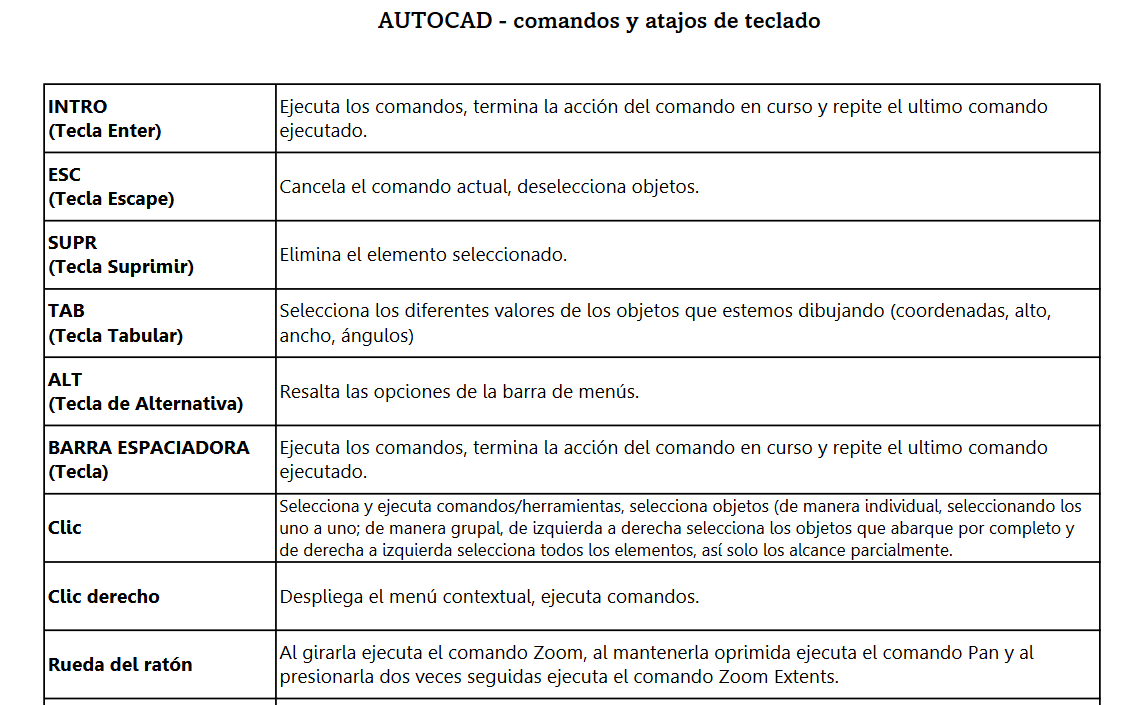

Aquí podremos escribir las acciones que necesitemos para activar herramientas y funciones. También tendremos que aprender los atajos del teclado, por lo menos los más utilizados.

Espacio de trabajo

Son las opciones que tenemos para realizar un mismo archivo. La sección modelo y las secciones presentaciones. En modelo realizaremos el dibujo a escala real y en presentaciones prepararemos el archivo para su impresión o ploteo.

Barra de estado

Esta en la parte inferior. Aquí encontraremos otras funciones esenciales, entre las cuales esta el manejo de la escala del dibujo. Así como la selección del entorno de trabajo, como ya vimos anteriormente.

Cursor

Es otro elemento muy importante. Con el cual seleccionaremos los elementos del área de dibujo, ejecutaremos todas las herramientas que nos ofrece el programa y si oprimimos el clic derecho del mouse nos brindara otras opciones que son de uso común al momento de realizar cualquier trabajo.

Ayuda, tienda y redes sociales

Como dato adicional, tenemos una barra en la parte superior que contiene opciones de ayuda, podremos abrir nuestra cuenta Autodesk, entrar a la tienda para compras en línea, tener acceso a su comunidad y a las redes sociales de AutoCAD.

Para cambiar el color de fondo del área de trabajo de AutoCAD. Escribimos el comando OP para ir a las opciones. Vamos a la pestaña visualización y seleccionamos el botón Colores.

Y desde ahora probaremos esta presentación para realizar nuestros dibujos.

En el caso que necesitemos cambiar el color de fondo en una hoja de presentación (Layout) en AutoCAD.

Escribimos el comando OP para ir a las opciones. Vamos a la pestaña visualización y seleccionamos el botón Colores.

El grosor de línea en los dibujos de AutoCAD, es importante al momento de realizar dibujos o enviar impresiones o ploteos. Pero este muchas veces no se ve reflejado en la pantalla.

En este tutorial, veremos cómo se activa o desactiva la visualización del grosor de las líneas, en los dibujos de AutoCAD.

Para cambiar el color de la cruz del cursor en AutoCAD.

Escribimos el comando OP para ir a las opciones. Vamos a la pestaña visualización y seleccionamos el botón Colores. Seleccionamos la opción Cruz del Cursor. Elegimos un color que se aprecie mejor en este fondo, como el azul. Oprimimos Aplicar y Cerrar y seleccionamos OK.

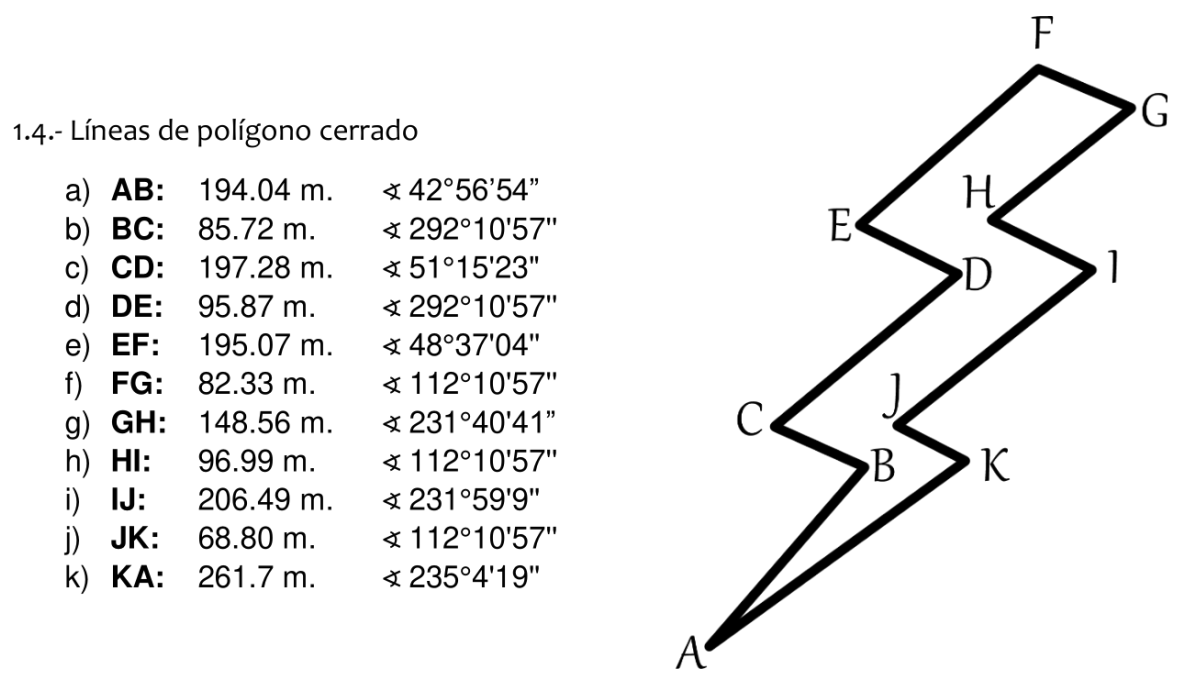

DISTANCIAS Y ÁNGULOS - MEDIDAS PARA DIBUJAR POLIGONOS

DESCARGAR ARCHIVO

Formato: PDF

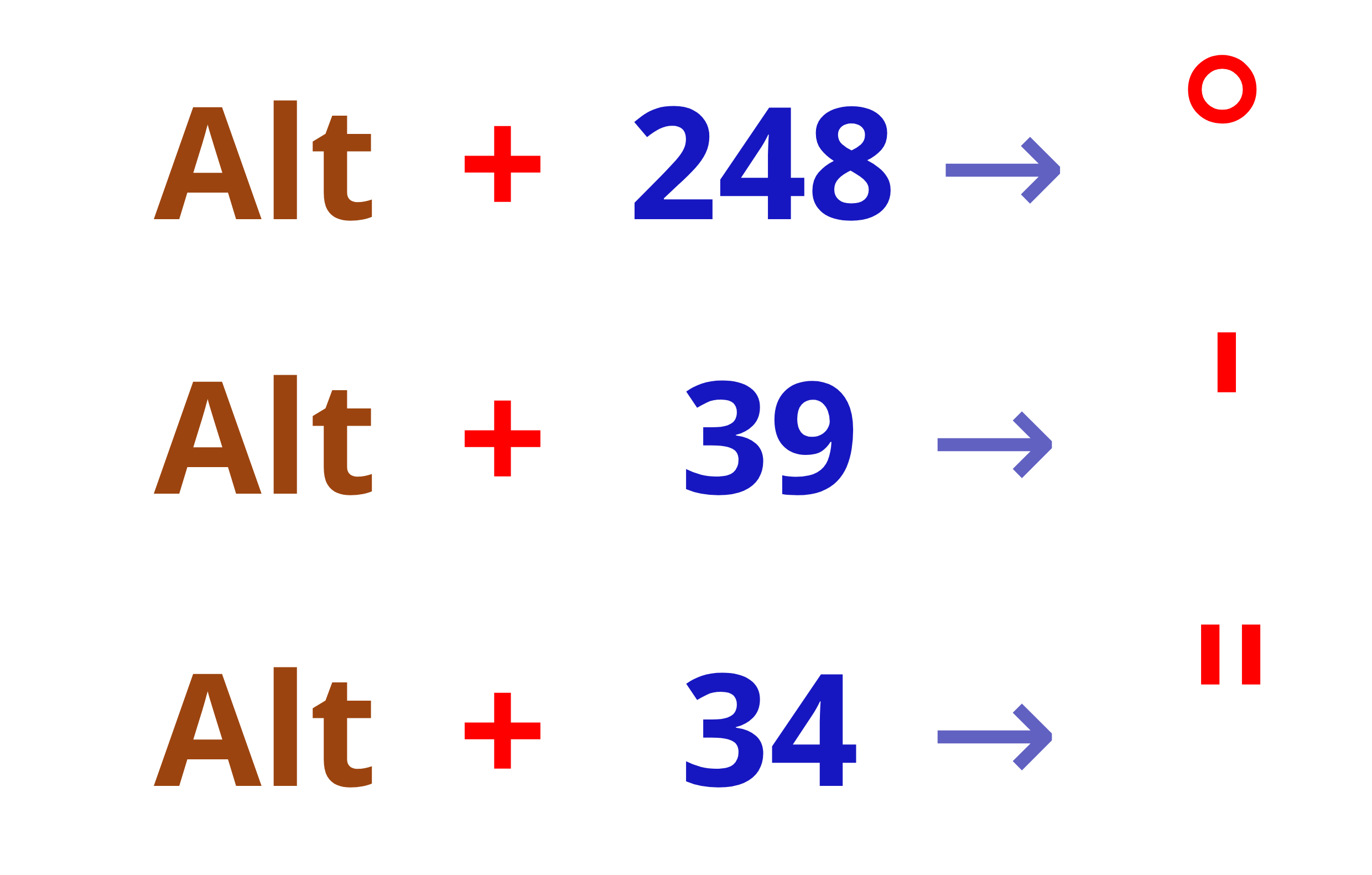

Códigos ASCII de simbolos para grados sexagesimales

Datos para realización de prácticas

DATOS PARA LA REALIZACIÓN DE LOS EJERCICIOS PRESENTADOS

DESCARGAR ARCHIVO

Formato: ZIP

Puntos usados en esta práctica:

Vértices de una propiedad privada para vivienda familiar

V1    N: 8191229.066
        E: 231235.2342
V2    N: 8191229.225
        E: 231225.0062
V3    N: 8191209.180
        E: 231225.6511
V4    N: 8191209.114
        E: 231235.6901

Datos para realización de prácticas

Para obtener las medidas de ángulos y distancias, podemos tomar y acotar sus medidas con las herramientas disponibles.

Además, AutoCAD posee herramientas de demarcación, que serán útiles al realizar nuestro trabajo.

Personalizaremos y mejoraremos la presentación de nuestros trabajos, agregando colores y texturas.

Para ingresar texto, tenemos un par de opciones, texto multilínea y texto único.

En texto multilínea nos aparecen muchas opciones de edición.

Podemos cambiar el color, tipo de letra, tamaño, entre muchos otros parámetros.

Un bloque es una agrupación de elementos, combinados para formar un objeto único. Pudiendo ser representaciones de objetos de manera realista o simbólica; útiles para tener una mejor comprensión de los planos o proyectos.

CITROEN TIBURON (BLOQUE DINÁMICO)

DESCARGAR ARCHIVO

Formato: ZIP

Un bloque dinámico es una agrupación de elementos, combinados para formar un objeto único.

A diferencia de un bloque habitual, este posee atributos y funciones que sirven para poder trabajar con ellos de manera más rápida.

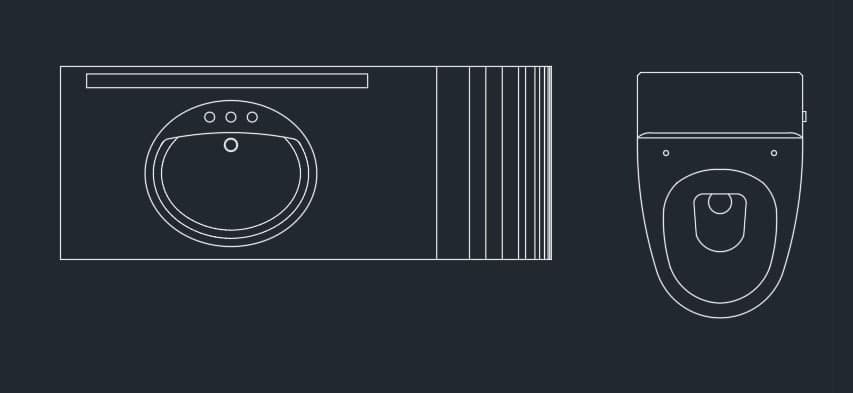

LAVAMANOS E INODORO (BLOQUE DINÁMICO)

DESCARGAR ARCHIVO

Formato: ZIP

Ya vimos como podemos usar los bloques dinámicos para acelerar nuestro proceso de dibujo en AutoCAD, ahora veremos cómo podemos crearlos siguiendo

El uso de tablas en AutoCAD es sobre todo para presentar información; organizándola en filas y columnas .

Ahora veremos cómo podemos importar una tabla desde una hoja de Excel. Donde se realizaron los cálculos necesarios, como el rumbo y la distancia entre cada vértice.

Archivos usados para esta práctica:

Una parte importante es ingresar puntos en base a coordenadas; nos serán de gran ayuda al realizar nuestros dibujos.

Puntos usados en esta práctica:

Podemos ingresar una mayor cantidad de puntos, desde una hoja de Excel.

PUNTOS DE PERÍMETRO (archivo usado en esta práctica)

DESCARGAR ARCHIVO

Formato: CSV

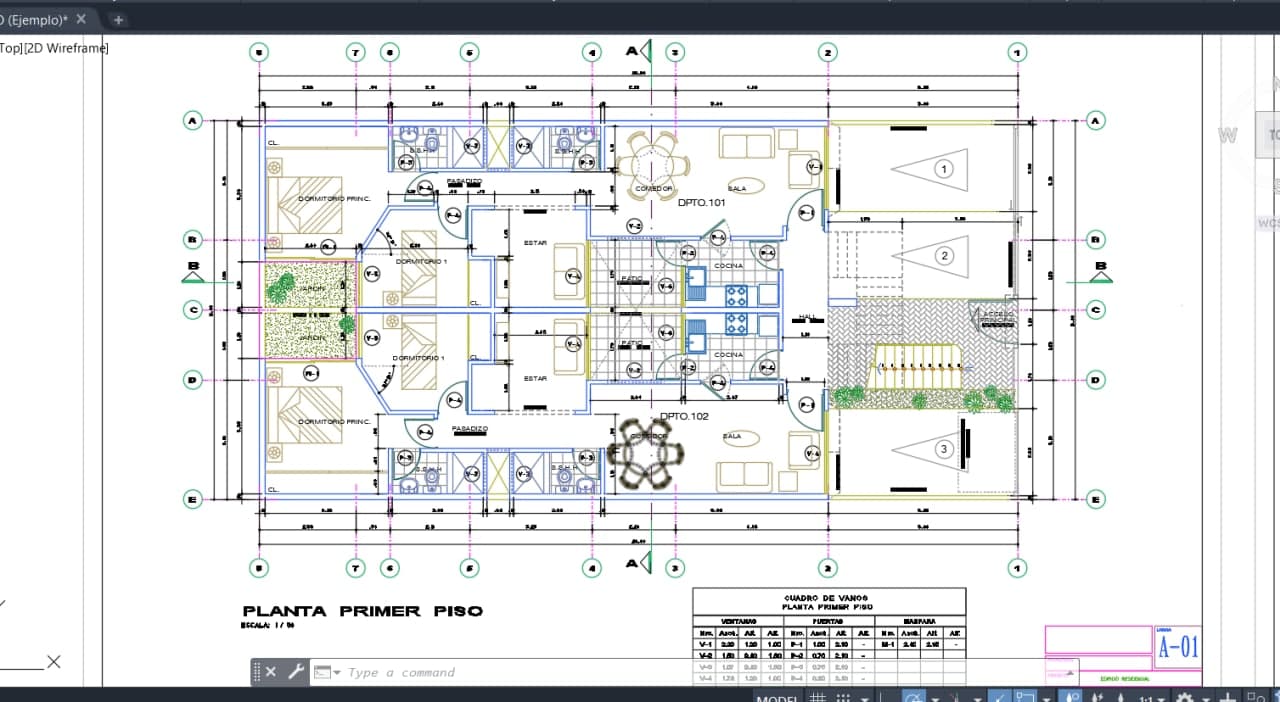

Una ventana gráfica se utiliza para mostrar dibujos de la página Modelo en una página de Presentación. Para poder crear un plano o proyecto que podamos escalar e imprimir.

También si es necesario podemos convertir cualquier objeto en una ventana gráfica.

Teniendo una infinidad de posibilidades.

Estas son las Escalas Técnicas más utilizadas que encontraras en la mayoría de planos. Que también encontraras en los instrumentos de medición como los escalímetros.

Si tenemos un archivo de AutoCAD y necesitamos copiar, enviar o extraer una hoja Presentación (Layout) que se encuentra en otro archivo de AutoCAD, podemos transferir ese documento, de manera muy sencilla.

Para corregir este detalle usaremos el comando OVERKILL, que detecta y elimina las líneas sobrepuestas (superpuestas, solapadas, montadas, repetidas, duplicadas, innecesarias o cubiertas por otras líneas).

Gancho N° 2

Esta figura es el clásico gancho que realizamos normalmente en las prácticas de dibujo en AutoCAD, cuando empezamos a estudiar alguna carrera relacionada a la topografía, ingeniería o arquitectura.

Ancla

El ancla es un dibujo que requiere de mayor conocimiento del programa AutoCAD, usaremos más comandos y herramientas para realizarla.

Yin Yang

Es un símbolo muy conocido y sencillo de dibujar, el Yin Yang, representa el equilibrio, la dualidad, las fuerzas opuestas, entre otros significados.
